● 想了解產(chǎn)品涂鍍層質(zhì)量狀況；
● 想改進涂鍍層技術(shù)與工藝；
● 想提升產(chǎn)品表面性能；
● 想延長產(chǎn)品使用壽命。
● 資質(zhì)全 ● 出報告快 ● 數(shù)據(jù)準 ● 服務(wù)好
鍍層附著力指的是鍍層與基材之間的結(jié)合力，也稱附著強度、結(jié)合強度，它是鍍層質(zhì)量好壞的一個重要指標。鍍層附著力好，意味著鍍層不易剝落，能夠長時間保持在基材上。附著力不足，鍍層容易脫落，導(dǎo)致產(chǎn)品無法使用或使用壽命大大縮短。
鍍層附著力的檢測方法主要有劃格法、彎曲法、銼刀法、熱震法等。

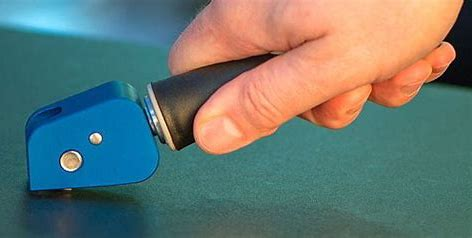

劃格試驗：
用30°刀刃的硬質(zhì)剛劃線刀具，劃兩條間距約2mm的平行線。在劃平行線時，應(yīng)施加足夠的壓力，確保刀刃穿過覆蓋層切割到基體金屬。如果在各線之間的任一部分的覆蓋層從基體金屬上剝落，則認為覆蓋層未通過附著力測試。
也可參照GB/T 9286的方法劃邊長為1mm的方格，觀察在此區(qū)域內(nèi)的覆蓋層是否從基體金屬上剝落。
適用鍍層：Au、Ag、Cu、Ni、Ni+Cr、Zn、Cd。
彎曲試驗：
用手或夾鉗把試樣快速反復(fù)彎曲。直到試樣斷裂，也可使用合適的機器來控制彎曲的速度和半徑。然后檢查斷口，確定覆蓋層是否剝離或者覆蓋層能否用刀或鑿子除去。只要出現(xiàn)覆蓋層剝離、碎屑剝離或片狀剝離，即可認為未通過附著力測試。
適用鍍層：Cu、Ni、Ni+Cr、Sn+Ni。
銼刀試驗：
鋸下一塊帶有覆蓋層的工件，夾在臺鉗上，然后用一粗銼刀（只有一排鋸齒）與覆蓋層表面成45°夾角進行銼削，如果覆蓋層不出現(xiàn)分離，即可認為覆蓋層結(jié)合力良好。本試驗不適用于很薄的覆蓋層，以及鋅、鎘等軟鍍層。
適用鍍層：Ni、Ni+Cr、Sn+Ni。
熱震試驗：
將試樣在爐中加熱到一定溫度并保持足夠時間后，把試樣放入室溫下的水中驟冷，覆蓋層不應(yīng)出現(xiàn)從基體金屬上分離的現(xiàn)象，例如起泡、片狀剝離或分層剝離。本試驗適用于覆蓋層與基體金屬之間膨脹系數(shù)明顯不同的情況，對于易氧化的金屬應(yīng)在惰性氣氛、還原氣氛或適當(dāng)?shù)囊后w中加熱。
適用鍍層：Cr、Cu、Ni、Ni+Cr、Ag、Sn、Sn+Ni。
標準參考：
GB/T 5270-2024 金屬基體上的金屬覆蓋層 電沉積和化學(xué)沉積層 附著強度試驗方法評述
SJ 20130A-2018 金屬鍍層附著強度的檢測方法
ASTM B571-23 金屬覆蓋層定性附著力試驗的標準實施規(guī)程
JIS H 8504：1999 金屬覆蓋層附著力試驗
座 機：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號2、3樓
抖音二維碼
微信公眾號
微信客服
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
