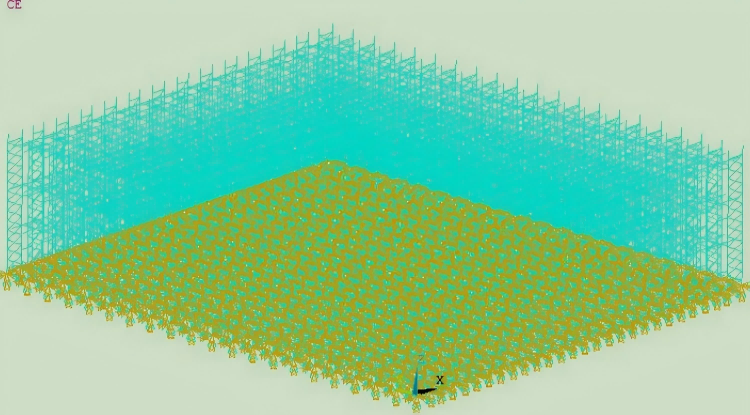

貨架有限元分析是利用有限元方法對貨架結構進行力學性能分析和評估的技術，以下是相關介紹：
1. 模型建立：對貨架的結構進行簡化和抽象，確定各部件的幾何參數、材料屬性等，如橫梁、立柱的尺寸，材料的彈性模量、泊松比等，采用合適的單元類型對貨架進行網格劃分，如四面體單元、六面體單元等。
2. 加載與約束：確定貨架所承受的載荷，如貨物重量、風載荷、地震載荷等，以及貨架與地面、墻體等的連接方式，施加相應的約束條件，如固定約束、滑動約束等。
3. 求解計算：選擇合適的求解器，如ANSYS、ABAQUS等軟件中的求解模塊，對建立的有限元模型進行求解，得到貨架在載荷作用下的位移、應力、應變等結果。
4. 結果分析：對求解得到的結果進行分析和評估，查看貨架的變形是否超過允許范圍，應力分布是否合理，是否存在局部應力集中等問題。
關鍵技術
? 接觸分析：考慮貨架各部件之間的接觸情況，如橫梁與立柱的連接、貨架與貨物的接觸等，采用合適的接觸算法和模型，準確模擬接觸力的傳遞和分布。
? 非線性分析：當貨架結構出現大變形、材料非線性等情況時，需要進行非線性分析，考慮幾何非線性、材料非線性等因素，以獲得更準確的分析結果。
? 模態分析：計算貨架的固有頻率和振型，評估貨架在動態載荷作用下的振動特性，避免發生共振現象，保證貨架的穩定性和安全性。
應用場景
? 設計優化：在貨架設計階段，通過有限元分析對不同結構方案進行比較和優化，確定最佳的結構形式和尺寸參數，提高貨架的承載能力和穩定性，降低成本。
? 安全評估：對已投入使用的貨架進行安全評估，分析貨架在實際載荷作用下的力學性能，檢測是否存在安全隱患，為貨架的維護和改造提供依據。
? 新產品研發：在開發新型貨架時，利用有限元分析預測貨架的性能，指導新產品的研發和改進，加快研發進度，降低研發風險。
