在线观看精品视频一区二区,中文字幕不卡,日韩视频一,国内不卡1区2区,中文一区在线观看,在线不卡中文字幕,精品一区二区三区影片

400-633-0908
181 2654 7679
權(quán)威公正 傳遞信任
彰顯品質(zhì) 創(chuàng)造價值
我們的服務(wù)
螺母擴(kuò)孔試驗

去除內(nèi)螺紋達(dá)到螺紋公稱直徑后，將錐形芯棒推入螺母。測量孔徑擴(kuò)張的百分比。

1、試驗芯棒 ：試驗芯棒分別用于擴(kuò)張量為6%或4%的測量，其最低硬度≥45HRC，錐度部分應(yīng)磨光（表面粗糙度Ra=2.5μm）

2、螺母試件：去除螺母螺紋使其等于螺紋公稱直徑（公差H12）。該螺母應(yīng)能承受擴(kuò)孔試驗。

詳細(xì)介紹

擴(kuò)孔試驗試驗簡介

去除內(nèi)螺紋達(dá)到螺紋公稱直徑后，將錐形芯棒推入螺母。測量孔徑擴(kuò)張的百分比。

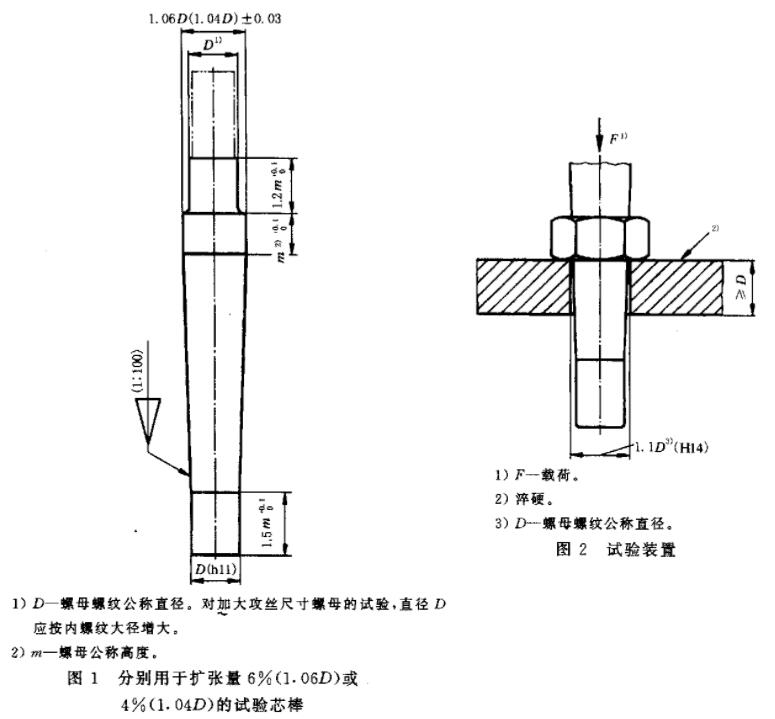

1、試驗芯棒

試驗芯棒分別用于擴(kuò)張量為6%或4%的測量，其最低硬度≥45HRC，錐度部分應(yīng)磨光（表面粗糙度Ra=2.5μm）

2、螺母試件

去除螺母螺紋使其等于螺紋公稱直徑（公差H12）。該螺母應(yīng)能承受擴(kuò)孔試驗。


擴(kuò)孔試驗測試標(biāo)準(zhǔn)

GB/T 3098.14-2000 緊固件機(jī)械性能 螺母擴(kuò)孔試驗

ISO 10484:1997 螺母的擴(kuò)孔試驗


擴(kuò)孔試驗試樣要求

螺母性能等級符合GB/T 3098.2或GB/T 3098.4

螺紋公稱直徑為5~39mm

產(chǎn)品等級為A和B級


擴(kuò)孔試驗試驗程序

試驗前，對芯棒涂以二硫化鋁（MoS2）潤滑劑。

將芯棒插入螺母試件。緩慢、連續(xù)、同軸地施加載荷，直至芯棒的圓柱部分通過螺母孔。芯棒的上端應(yīng)當(dāng)緊固。對仲裁試驗，芯棒插入的速度應(yīng)不超過25mm/min。

螺母的總擴(kuò)張量為：

性能等級4~12級螺母：6%

性能等級04和05級螺母：4%

在達(dá)到規(guī)定的最小擴(kuò)張量數(shù)值之前，螺母壁完全斷裂，則該螺母應(yīng)判為不合格。有爭議時，切開裂縫相對的一邊，如果螺母分為兩半，則判定該螺母不合格。
