非金屬夾雜物是在冶煉過(guò)程中，少量爐渣、耐火料材及冶煉中反應產(chǎn)物進(jìn)入金屬液而形成的。廣泛指金屬基體中不具有金屬性質(zhì)的氧化物、硫化物、硅酸鹽和氮化物等，非金屬夾雜物破壞了金屬基體的連續性，致使材料的塑性、韌性降低和疲勞性能降低，使其冷熱加工性能乃至某些物理性能變壞，因此常作為衡量金屬質(zhì)量的重要指標。
概述：
非金屬夾雜物是在冶煉過(guò)程中，少量爐渣、耐火料材及冶煉中反應產(chǎn)物進(jìn)入金屬液而形成的。廣泛指金屬基體中不具有金屬性質(zhì)的氧化物、硫化物、硅酸鹽和氮化物等，非金屬夾雜物破壞了金屬基體的連續性，致使材料的塑性、韌性降低和疲勞性能降低，使其冷熱加工性能乃至某些物理性能變壞，因此常作為衡量金屬質(zhì)量的重要指標。
夾雜物分類(lèi)（以鋼為例）：A類(lèi)（硫化物）、B類(lèi)（氧化鋁類(lèi)）、C類(lèi)（硅酸鹽類(lèi)）、D類(lèi)（環(huán)狀氧化物類(lèi)）、DS類(lèi)（單顆粒球狀類(lèi)）
目的：金屬中非金屬夾雜物含量的測定
檢驗步驟：切割（鑲嵌）——磨光——拋光——吹干——觀(guān)察評定
測試標準：
GB/T 10561 鋼中非金屬夾雜物含量的測定
ASTM E45 Standard Test Methods forDetermining the Inclusion Content of Steel
ISO 4967 Steel -Determination of content of nonmetallic inclusions -Micrographic method using standard diagrams

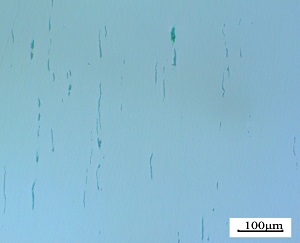

測試圖片
測試儀器
|
|
|
試樣的取樣部位和方向
夾雜物形態(tài)很大程度上取決于鋼材壓縮變形程度，只有在變形度相似的試樣還制備的截面上才能進(jìn)行結果的比較。用于測量夾雜物的試樣的拋光面面積約為 200mm2（20mmx10mm），并且平行于鋼材縱軸，位于鋼材外表面到中心的中間位置。
直徑或邊長(cháng) ＞40mm 的鋼棒或鋼坯，檢驗面為鋼材外表面到中心的中間位置的部分徑向截面。
直徑或邊長(cháng) ＞25mm、≤40mm 的鋼棒或鋼坯，檢驗面為通過(guò)直徑的截面的一半。
直徑戶(hù)邊長(cháng) ≤25mm 的鋼棒，檢驗面為通過(guò)直徑的整個(gè)截面，其長(cháng)度應保證得到約的檢驗面積200mm2 的檢驗面積。
厚度 ≤25mm 的鋼板，檢驗面位于寬度 1/4 處的全厚度截面。
厚度 ＞25mm、≤40mm 的鋼材，檢驗面位于寬度 1/4 處和從鋼板表面到中心的位置，檢驗面位于鋼板厚度的 1/2 處截面。
厚度＞50mm 的鋼板，檢驗面位于寬度1/4處和從鋼板表面到中心的位置，檢驗面位于鋼板厚度的 1/4 處截面。
